|
Подробная информация о продукте:
|
| Выделить: | Промышленные огнеупорные блоки печей,рефлекторные блоки azs,Огнеупорная печь из кирпича |
||
|---|---|---|---|

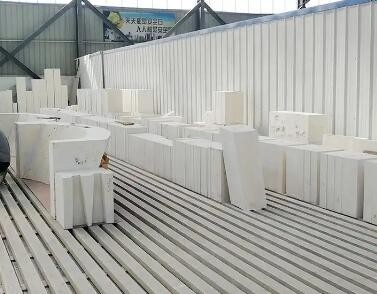

Сплавленные кирпичи AZS
Сплавленные кирпичи AZS являются незаменимым огнеупорным материалом для ключевых частей стеклянной печи, потому что они не только имеют сильную устойчивость к коррозии стеклянной жидкости, но и не загрязняют стеклянную жидкость.АЗС кирпичи все называются циркониевые корундные кирпичиОсновными сырьевыми материалами расплавленных кирпичей АЗС являются промышленный алюминий, ZrO2 и кальцинированный циркон, вспомогательными материалами являются карбонат натрия и боракс.обработка и проверка сырьевых материалов: серийное распределение, трехфазное плавление электрической дугой, литье, отжиганиеПо содержанию ZrO2 расплавленные кирпичи AZS подразделяются на расплавленные кирпичи AZS-33, расплавленные кирпичи AZS-36 и расплавленные кирпичи AZS-41.
Характеристика изделия из расплавленных кирпичей AZS
1Высокотемпературная устойчивость
2Высокая прочность, высокое сопротивление сжатию,
3Отличная термостойкость.
4Высокая плотность, хорошая теплопроводность,
5Хорошая износостойкость и кислотно-щелочная коррозионная стойкость.
Сплавленные кирпичи AZS Приложения к продуктам
Наиболее важным применением кирпичей AZS является стеклянная печь.Кирпичи AZS-36 имеют высокую коррозионную стойкость и низкое загрязнение стеклянной жидкости, они в основном используются в деталях, контактирующих со стеклянной жидкостью, таких как стена плавильного резервуара, резервуар очистки, рабочий резервуар и т. д.AZS-41 кирпичи имеют лучшую стойкость к коррозии стекло жидкости и наименьшее загрязнение стекло жидкостиОсновными частями их применения являются: стена плавильного резервуара, горло, плотина печи, кирпич зарядного отверстия, кирпичи пузырьков, кирпичи электродов и так далее.
Физические и химические индексы
| химический состав | AZS-33 | AZS-36 | AZS-41 | |
| ZrO2 | ≥33 | ≥ 35 | ≥ 40 | |
| SiO2 | ≤ 16.0 | ≤ 14 | ≤ 13.0 | |
| Al2O3 | Немного. | Немного. | Немного. | |
| Na2O | ≤ 1.5 | ≤ 1.6 | ≤ 1.3 | |
| Fe2O3+TiO2 | ≤ 0.3 | ≤ 0.3 | ≤ 0.3 | |
| Физические свойства | AZS-33 | AZS-36 | AZS-41 | |
| плотность грунта ((g/cm3) | 3.5-3.6 | 3.75 | 3.9 | |
| холодное дробление Mpa | 350 | 350 | 350 | |
| коэффициент теплового расширения (1000°C) | 0.80 | 0.80 | 0.80 | |
| Температура экссудации стеклянной фазы | 1400 | 1400 | 1400 | |
| устойчивость к коррозии плавильного стекла ((мм/24 ч) | 1.6 | 1.5 | 1.3 | |
| Плотность | PT QX | 3.40 | 3.45 | 3.55 |
| WS ZWS | 3.60 | 3.70 | 3.80 | |
| Состав фазы ((%) | AZS-33 | AZS-36 | AZS-41 | |
| баделейит | 32 | 35 | 40 | |
| стеклянная фаза | 21 | 18 | 17 | |
| α-корунд | 47 | 47 | 43 |
|
Контактное лицо: Mr. Pika
Телефон: 86-13838387996
Факс: 86-0371-56010932
